締切運転とは？原因・サイン・防止対策を解説

マグネットポンプを使用していて、次のようなお困りごとはありませんか？

  • ポンプから突然、異音や振動が発生した
  • モータは動いているのに液が送られない
  • ポンプや配管が熱くなった
  • 部品を交換しても同じ故障を繰り返している


マグネットポンプの故障は、ポンプ本体だけでなく、液面や配管、バルブ操作、異物の混入など、運転条件が原因となっていることがあります。
故障した部品やポンプを交換するだけでは、原因が解消されず、同じトラブルを繰り返す可能性があります。

このコラムでは、故障のサインや主な原因、故障を防ぐためのポイントを解説します。

目次
  1. マグネットポンプの締切運転とは
  2. 締切運転が発生する主な原因
  3. 締切運転のサイン
  4. 異常に気づいたときの対処
  5. 締切運転を防ぐための対策
  6. まとめ

1.マグネットポンプの締切運転とは

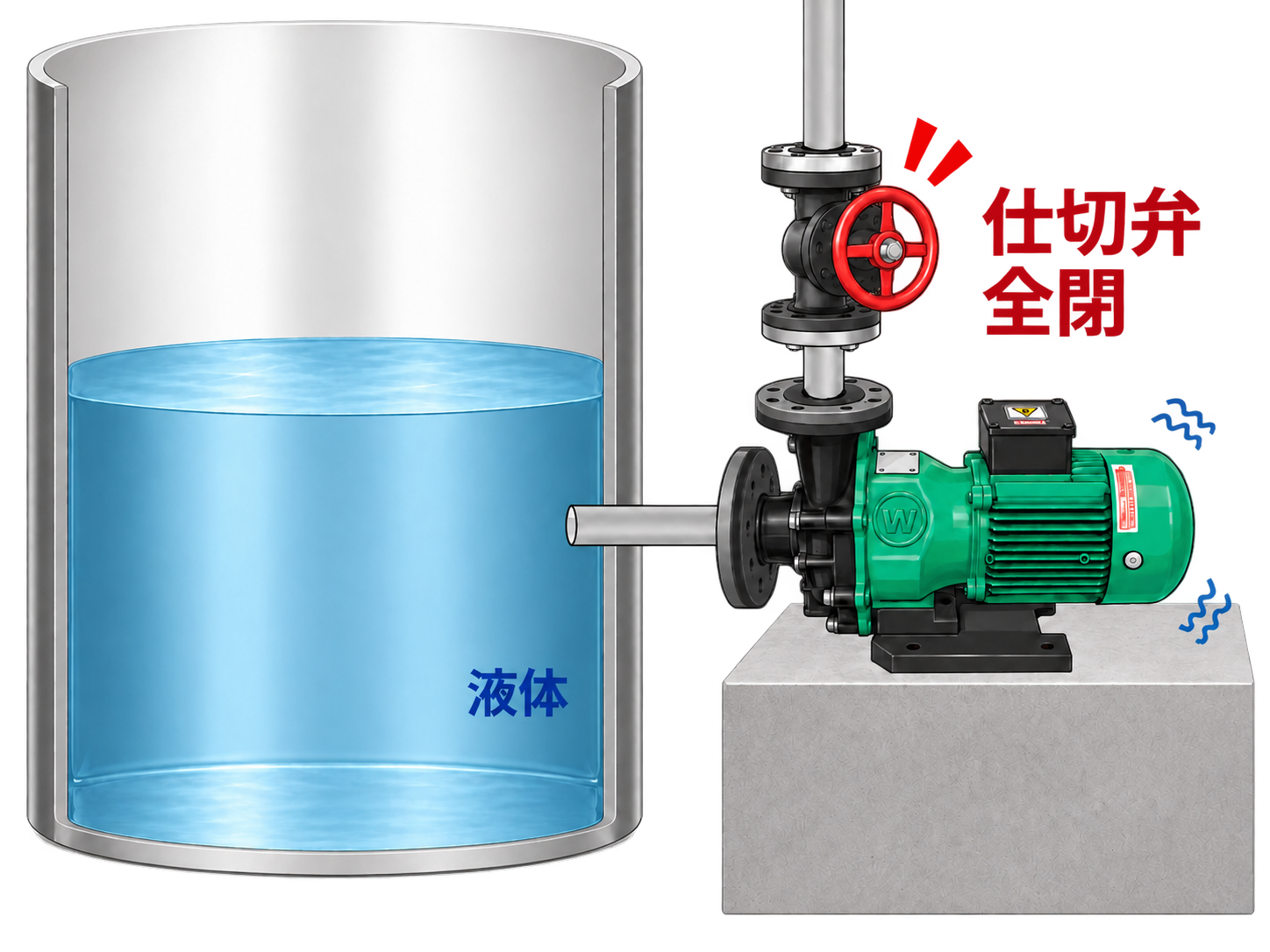

締切運転とは、ポンプの吐出し側の流れが止まった、または著しく制限された状態で運転を続けることです。
吐出し側のバルブ閉止だけでなく、配管の閉塞や弁類の作動不良などによっても発生します。

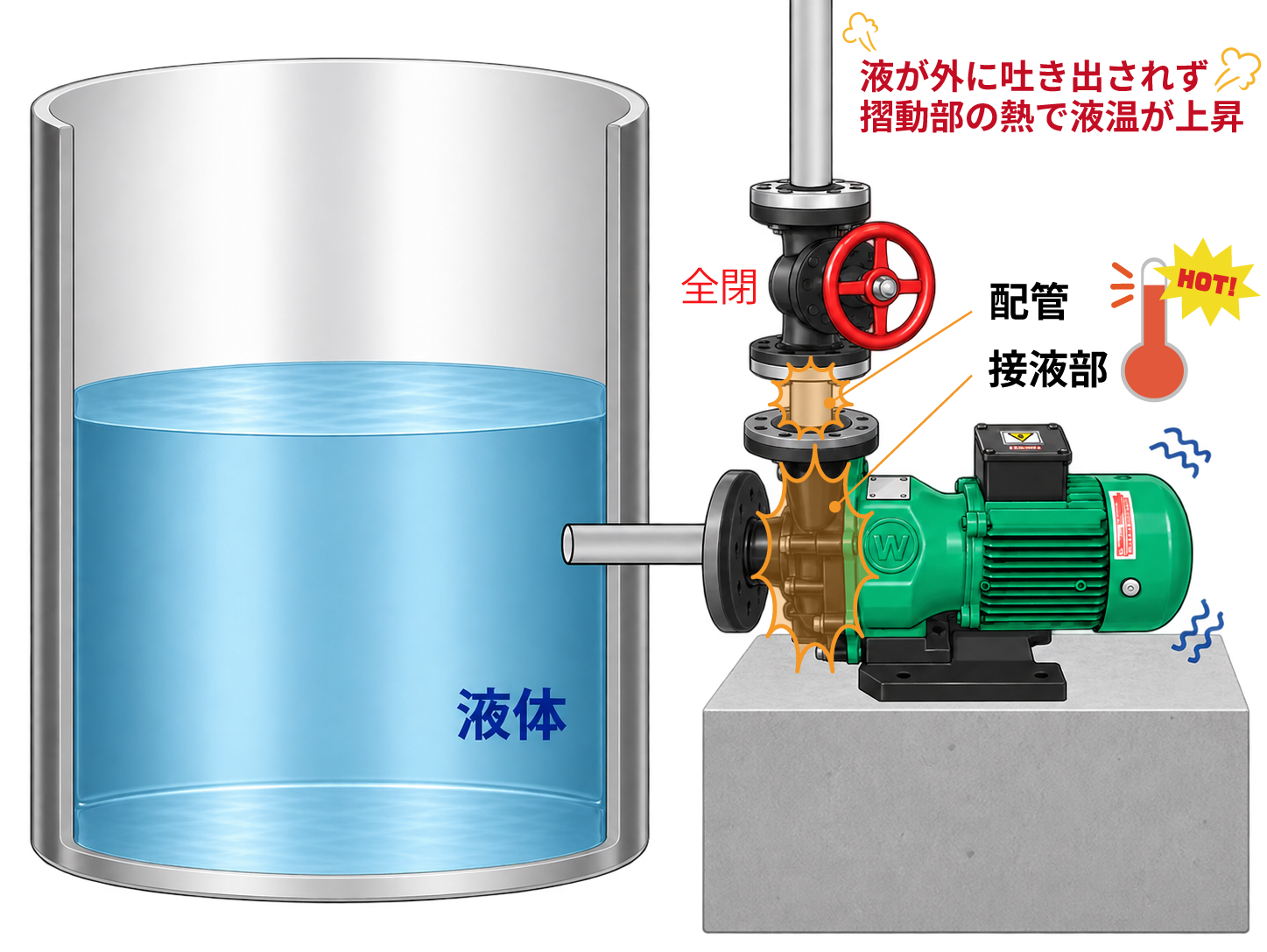

締切運転下では、吐出し側の流れが止まっていてもインペラは回転し続けます。
そのため、ポンプに加えられたエネルギーは液の撹拌や内部摩擦によって熱に変わり、その熱がポンプ内部を循環する液に蓄積し、液温が上昇します。

この状態が続くと、ポンプ内部や吐出し側配管の温度が上がり、ケーシングや配管などの樹脂の変形・損傷につながります。

吐出し側の流れが
止まる
→
液を吐き出せない
→
内部で液が循環し
温度が上昇
→
部品の変形・損傷

2.締切運転が発生する主な原因

締切運転の主な原因は、吐出し側バルブの閉止・開度不足、自動弁や逆止弁の作動不良、配管の詰まり・凍結、計器やセンサーなど制御系の異常です。
バルブの閉め忘れや操作ミスなどの人為的な原因だけでなく、設備側のトラブルによって吐出し側の流れが妨げられた場合にも発生します。

■吐出し側バルブの閉止・開度不足

・手動による操作ミス（開け忘れ、開度不足）
・自動弁・制御弁の誤作動
・逆止弁の固着などによる作動不良

■吐出し配管の詰まり

スラリーや異物の付着・堆積などによる経路の閉塞・狭まり

■配管の凍結

吐出し配管内の液の凍結による経路の閉塞・狭まり

■計器・センサー・制御系の異常

流量計や圧力計、各種センサー、制御信号などの異常による自動弁などの作動不良

▶
▼

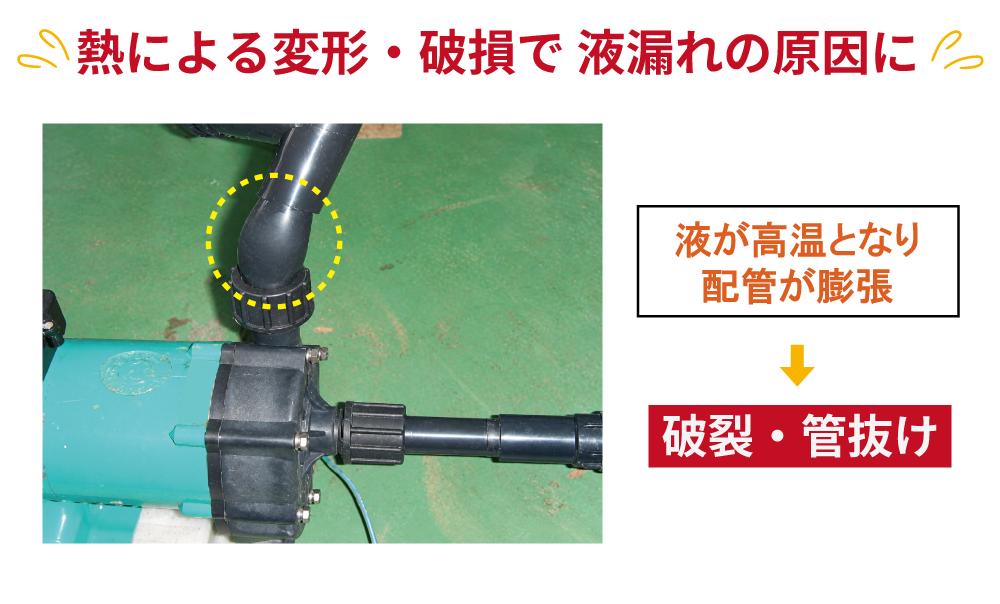

図：締切運転による液温上昇で配管が変形・損傷するイメージ

3.締切運転のサイン

締切運転の主なサインは、吐出し流量の低下・停止、吐出し圧力の上昇、ポンプや配管の温度上昇です。

異常を早期に発見するためには、普段の運転状態と比較しながら、 次のようなサインがないか確認することが重要です。

締切運転のサイン 現場で確認される状態
液が吐き出されない
流量が低下する		 吐出し側の流れが妨げられるため、液が出なくなったり、 通常運転時より吐出し流量が少なくなったりすることがあります。
吐出し圧力が高くなる 吐出し側が閉塞すると流れが止まり、 圧力計の指示が通常運転時より高くなるなど、圧力に変化が現れることがあります。
ポンプや配管が熱くなる 液が吐き出されずポンプ内部にとどまることで液温が上昇し、 ポンプ本体や吐出し側の配管が通常運転時より高温になることがあります。
i

これらのサインに気づいた場合は、運転を続けず、速やかにポンプを停止してください。

4.異常に気づいたときの対処

締切運転の異常に気づいたら、まずポンプを停止し、十分に冷えてから吐出し側のバルブ・弁類・配管・内部部品を確認します。原因を解消するまでは再運転しないことが重要です。

原因が分からないまま再起動すると、ポンプ内部の温度上昇や部品の損傷が進行する可能性があります。
主な確認・対応項目は次のとおりです。

■ ポンプを停止する

異常に気づいたら、運転を続けず、速やかにポンプを停止します。

■ ポンプ本体や配管が冷えるまで待つ

締切運転によってポンプ内部の液温が上昇し、ポンプ本体や吐出し配管が高温になることがあります。 温度が下がるまで、むやみに触れないようにします。

■ 吐出し側のバルブを確認する

吐出し側のバルブが閉じていないか、または十分に開いているかを確認します。

■ 弁類や制御機器を確認する

自動弁や逆止弁に固着や作動不良がないか、計器・センサーや制御信号に異常がないかを確認します。

■ 吐出し配管を確認する

配管内に異物やスラリーの詰まり、閉塞、凍結などがないかを確認し、液の流れを妨げている原因がないか点検します。

■ 部品を確認する

ケーシングやインペラ、軸受などに、熱による変形・損傷や異常がないかを点検します。

■ 原因を解消してから再運転する

締切運転の原因を解消し、吐出し側の流れが確保されていること、ポンプや配管に異常がないことを確認してから再運転します。

i

点検方法や再運転の判断は、ポンプの機種や設備条件によって異なります。 使用しているポンプの取扱説明書や、設備の点検手順に従ってください。

5.締切運転を防ぐための対策

使用タイミング別の点検ポイント

締切運転を防ぐには、運転前に吐出し側の流路が確保されていることを確認し、運転中は流量・圧力を監視して異常を早期に検知することが重要です。

日常的に確認する項目と、設備面で検討したい対策を整理します。

運転前の確認

■ 吐出し側のバルブを確認する

吐出し側のバルブが閉じていないか、または十分に開いているかを確認してからポンプを起動します。

■ 自動弁・逆止弁の状態を確認する

自動弁や逆止弁が正常に作動し、吐出し側の流れを妨げる状態になっていないことを確認します。

■ 吐出し配管に詰まりや凍結がないか確認する

吐出し配管に異物やスラリーの堆積、凍結などがなく、液が正常に流れる状態であることを確認します。

■ 計器・センサーの状態を確認する

流量計や圧力計、各種センサーなどに異常がなく、運転状態を正しく確認できることを確認します。

設備面の対策

■ 流量・圧力を監視する

流量計や圧力計を使用して運転状態を確認し、流量の低下や圧力の変化を早期に察知できるようにします。

■ 異常時にポンプを停止させる

流量や圧力などが設定値を外れた場合に、インターロックによってポンプが自動停止する仕組みを設けます。

■ 必要な流量を確保する

ポンプに必要な最低流量を確保できるよう、設備条件に応じてバイパス配管などの対策を検討します。

■ 配管・弁類を定期的に点検する

配管の詰まりや弁類の固着・作動不良などによって吐出し流量が低下しないよう、定期的に点検・清掃します。

i

必要な流量や監視項目、停止条件は、使用するポンプ、移送液、配管条件、運転方法によって異なります。 使用しているポンプの取扱説明書や設備条件に合わせて、確認項目や対策を設定してください。

6.まとめ

マグネットポンプの締切運転は、吐出し側の流れが止まった状態、または液を十分に吐き出せない状態で運転することで発生します。

締切運転が続くと、ポンプ内部の液温が上昇し、ケーシングやインペラ、軸受などの部品が変形・損傷するおそれがあります。

締切運転を防ぐためのポイント

■ 運転前に、吐出し側のバルブ・弁類・配管の状態を確認する
■ 吐出し側の流れが確保されていることを確認してから起動する
■ 流量低下・圧力変化・温度上昇などの異常を確認したら、運転を停止して点検する

日常の確認に加え、流量計や圧力計による監視、インターロックなどの設備対策を取り入れることで、締切運転の早期発見と再発防止につながります。
また、バルブ操作だけでなく、弁類の故障、配管の閉塞、凍結、制御異常なども原因となるため、設備全体の状態を確認することが重要です。
